無損檢測技術-工業內窺鏡檢測基礎知識篇
發布時間：2016/7/25

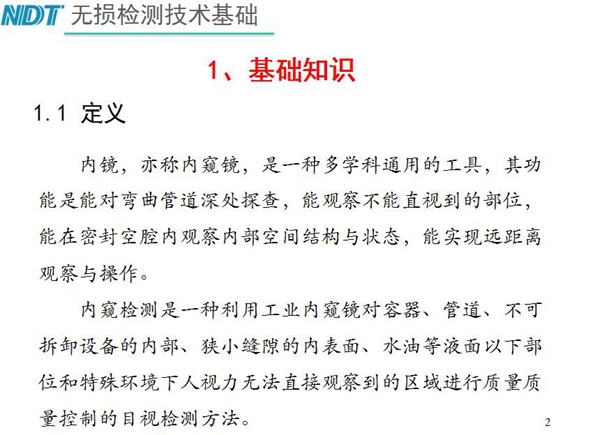

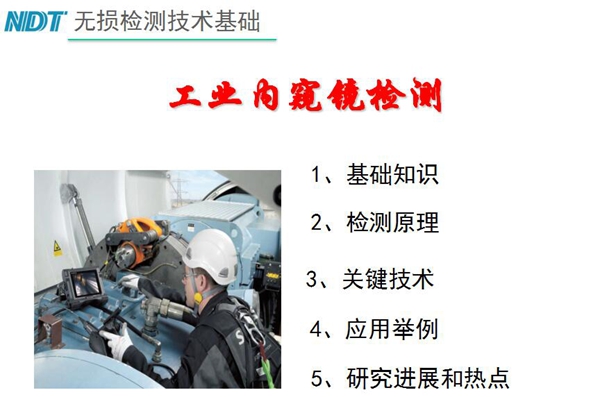

無損檢測技術基礎－工業內窺鏡檢測目錄：1、基礎知識；2、檢測原理；3、關鍵技術；4、應用舉例；5、研究進展和熱點內鏡，亦稱內窺鏡，是一種多學科通用的工具，內窺檢測是一種利用工業內窺鏡對容器、管道、不可拆卸設備的內部、狹小縫隙的內表面、水油等液面以下部位進行質量控制的目視檢測方法

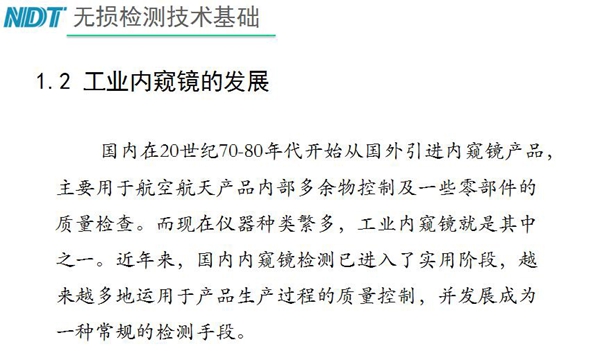

國內在20世紀70-80年代開始從國外引進內窺鏡產品，主要用于航空航天產品內部多余物控制及一些零部件質量檢查，工業內窺鏡就是其中之一

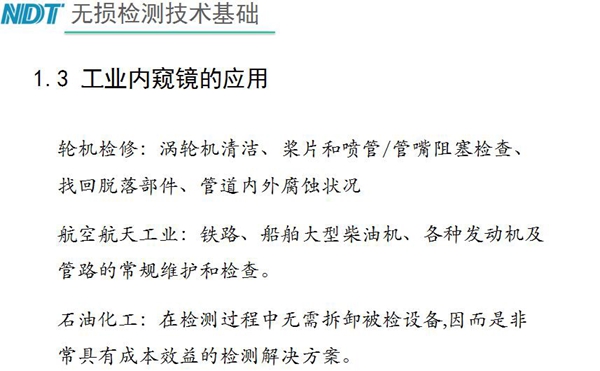

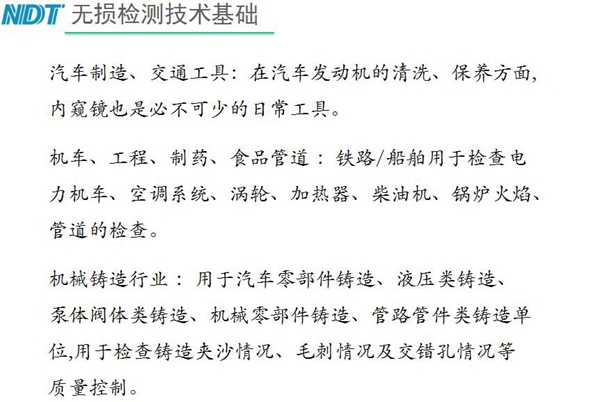

工業內窺鏡應用領域：輪機檢修、航空航天工業、石油化工、汽車制造、交通工具、機械鑄造行業等質量控制

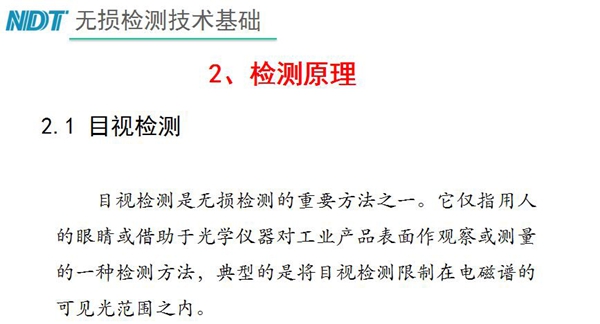

目視檢測原理：目視檢測是無損檢測重要方法之一，它僅指用人的眼睛或借助于光學儀器對工業產品表面作觀察或測量的一種檢測方法，典型的是將目視檢測限制在電磁譜的可見光范圍之內

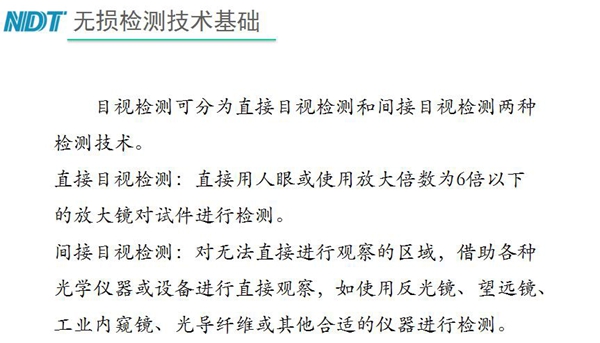

目視檢測可分為直接目視檢測和間接目視檢測兩種，間接目視檢測借助各種光學儀器或設備進行直接觀察，如反光鏡、望遠鏡、工業內窺鏡、光導纖維或其他合適儀器等

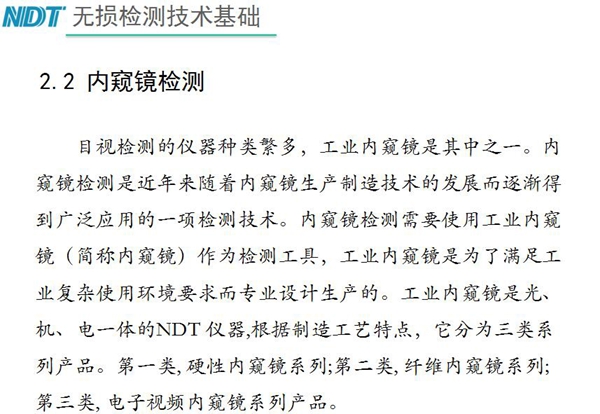

目視檢測儀器種類眾多，工業內窺鏡是其中之一，工業內窺鏡是集光、機、電一體的NDT儀器，根據制造工藝分為三類：硬性內窺鏡、纖維內窺鏡、電子視頻內窺鏡

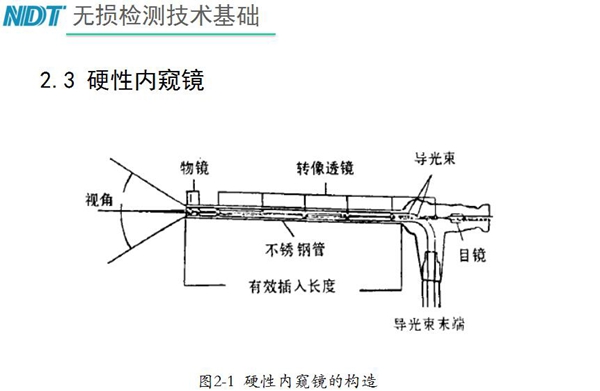

硬性內窺鏡原理構造

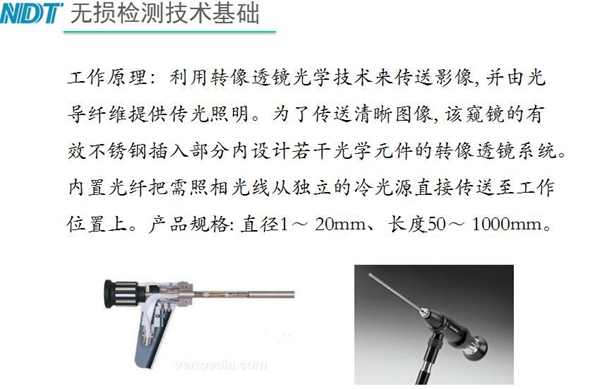

硬性內窺鏡工作原理：利用轉像透鏡光學技術來傳送影像，并由光導纖維提供光照明，為了傳送清晰圖像，該內窺鏡的有效不銹鋼插入部分內設計若干光學元件的轉像透鏡系統

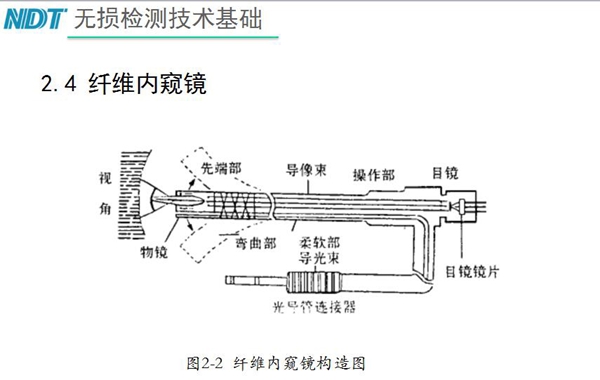

纖維內窺鏡原理構造：由插入部（前端部、彎曲部與柔軟部）、操作部與目鏡部組成

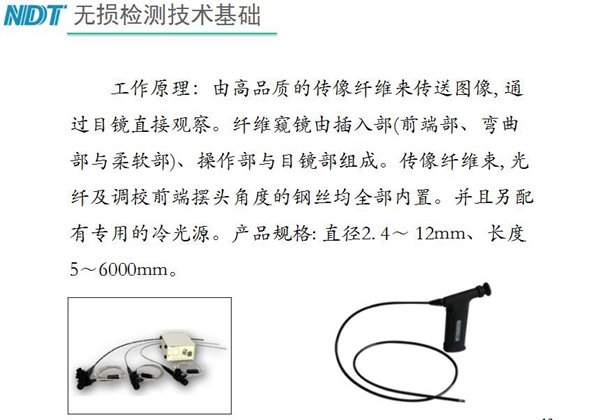

纖維內窺鏡工作原理：由高品質的傳像纖維來傳送圖像，通過目鏡直接觀察

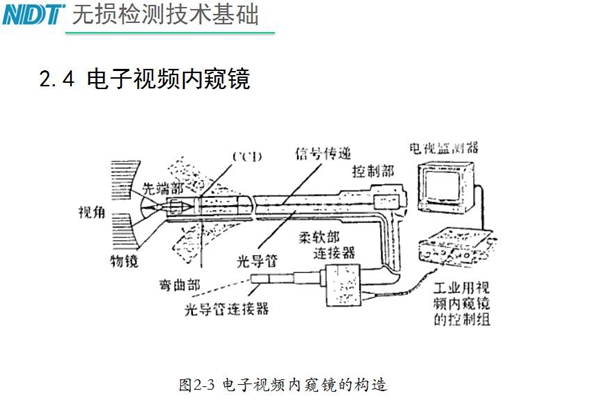

工業電子視頻內窺鏡構造

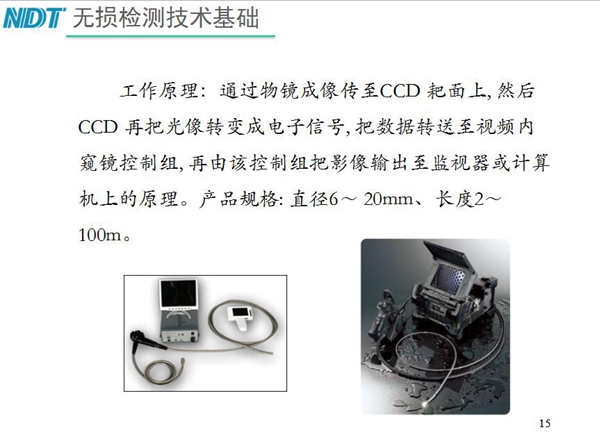

電子視頻內窺鏡工作原理：通過物鏡成像傳至CCD耙面上，然后CCD再把光像轉變成電子信號，把數據轉送至視頻內窺鏡控制組，再由該控制組輸出至監視器或計算機上。

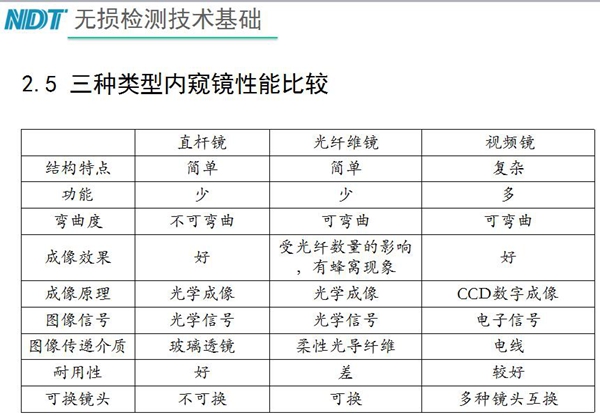

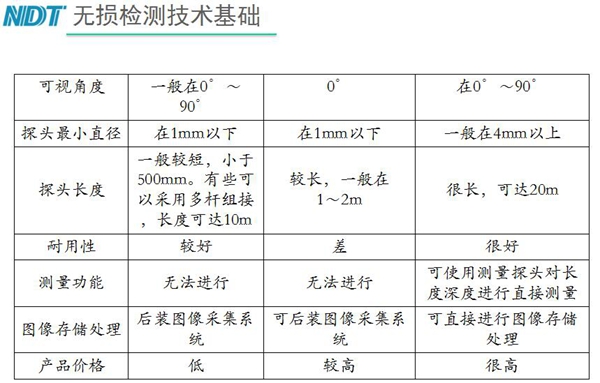

三種類型內窺鏡性能比較：直桿鏡結構簡單、功能少，不可彎曲、成像效果好、耐用性好；工業光纖鏡可彎曲、成像效果受光纖數量影響，有蜂窩現象、耐用性差；工業視頻內窺鏡結構復雜、可彎曲、功能多、成像效果好等特點

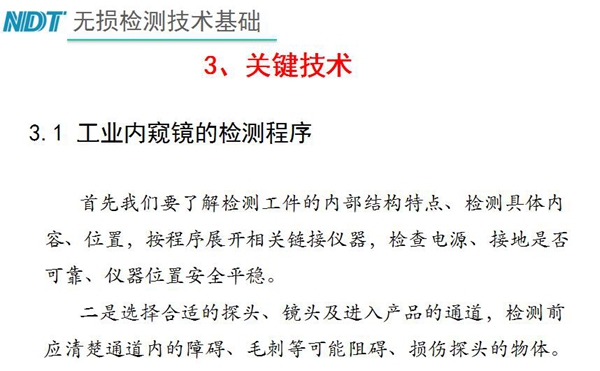

工業內窺鏡檢測關鍵技術－檢測程序：首先要了解檢測工件內部結構特點、內容、位置等，二、選擇合適探頭、鏡頭及進入產品通道

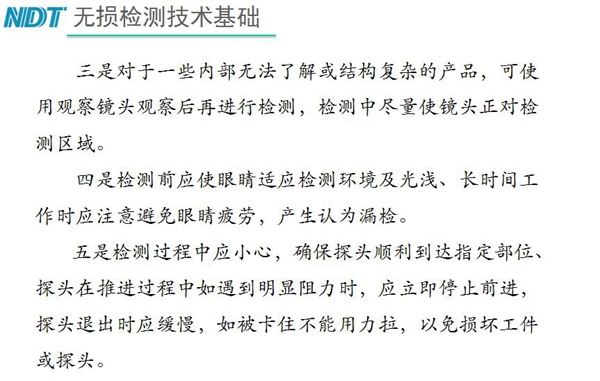

三、對于內部無法了解結構復雜產品，可使用觀察鏡頭觀察后再檢測；四、檢測過程中應小心，確保探頭順利到達指定部位

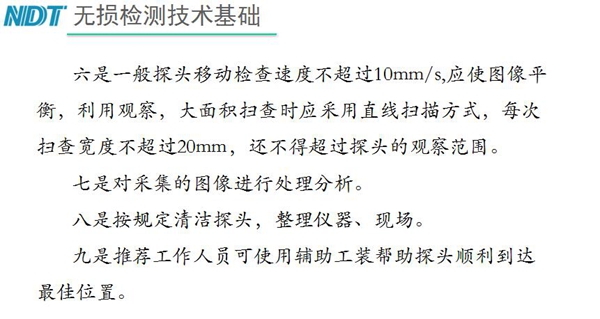

五、內窺鏡探頭移動檢查速度不超過10mm/s，大面積掃查時應采用直線掃描方式，每次掃查寬度不超過20mm, 六、按規定清潔探頭等

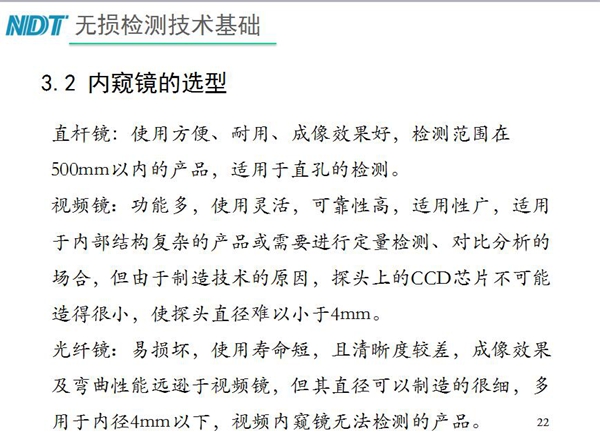

三種不同內窺鏡選型推薦：直桿鏡使用方便、成像效果好、適用直孔檢測；光纖鏡其直徑可以制造的很細，多用于內徑4mm以下，視頻內窺鏡功能多、可靠性高，適用于內部結構復雜產品檢測

　　本文摘自西南交通大學講義部分章節，版權歸原作者所有，出于傳遞更多信息和學習之目的，并不意味亞泰光電贊同其觀點或證實其內容真實性，本文內容僅供參考。本文由深圳市亞泰光電技術有限公司編輯整理，亞泰光電，國內知名工業內窺鏡和油品分析儀研發、生產廠家，致力于為客戶提供針對性、專業化、系統性的設備診斷和狀態監測產品解決方案，歡迎您的咨詢與洽談。0755-86656390)
